LLC athshondas + Aicme D amplifier: Conas éifeachtacht 98% agus leas iomlán a bhaint EMI dé a bhaint amach?

I réimse an chomhshó cumhachta ard-éifeachtúlachta, tá an meascán de topology athshondais LLC agus amplifier Aicme D ag ath-shainmhíniú teorainn feidhmíochta an aimplitheoir cumhachta. Cé go bhfuil ardéifeachtúlacht ag aimplitheoirí Aicme D traidisiúnta (90% -95% de ghnáth), níl EMI (cur isteach leictreamaighnéadach) agus caillteanais aistrithe de bharr lascadh crua fós leordhóthanach. Is féidir le hathshondas LLC éifeachtúlacht an chórais a bhrú go 98% agus IEA a laghdú go suntasach trí theicneolaíocht aistrithe a bharrfheabhsú.

1. Buntáistí sineirgisteacha LLC athshondas Aicme D amplifier

(1) An eochair do cinn éifeachtúlachta: teicneolaíocht lascadh bog

An bac ar aimplitheoir traidisiúnta Aicme D: Le linn athrú crua, lasca MOSFET faoi ardvoltas agus sruth ard, rud a fhágann go bhfuil caillteanais shuntasacha aistrithe ann (go háirithe in iarratais ard-minicíochta).

Réiteach athshondais LLC: Trí éifeacht sineirgisteacha an ionduchtóra athshondaigh (Lr), toilleoir athshondach (Cr) agus ionduchtóir excitation claochladáin (Lm), baintear amach na nithe seo a leanas:

Athrú nialasachvoltais (ZVS): Tá an VDS tite go 0 sula gcuirtear MOSFET ar siúl, rud a chuir deireadh le caillteanas sealaithe

Athrú sruth nialasach (ZCS): Filleann an sruth go nialas go nádúrtha nuair a bhíonn an dé-óid casta as, ag laghdú caillteanas aisghabhála droim ar ais

(2) Sásra lárnach leas iomlán a bhaint IEA

Fadhb EMI maidir le haistriú crua: Cruthaíonn dv/dt agus di/dt (amhail 100V/ns) torann radaíochta ardmhinicíochta a athraíonn go tapa.

Aistriú réidh athshondais LLC: Laghdaíonn sruth athshondach sinusoidal (seachas tonn cearnach) fána imeall an lasc de níos mó ná 50%, ag laghdú go mór armónach ard-minicíochta.

2. Pointí deartha chun éifeachtúlacht 98% a bhaint amach

• Paraiméadair athshondacha a mheaitseáil go cruinn

ní mór fr a bheith beagán níos ísle ná an minicíocht lasc (fs) chun a chinntiú go gclúdaíonn an raon ZVS athruithe ualaigh. Sampla: I aimplitheoir 500W, nuair a bhíonn Lr=50μH agus Cr=22nF, fr≈150kHz, agus fs socraithe ag 200kHz.

Roghnú fachtóir cáilíochta (luach Q): Laghdófar éifeachtacht ualach éadrom mar thoradh ar luach ard Q (> 0.5). Moltar é a rialú idir 0.3-0.5.

• Dearadh maighnéadach claochladán comhtháite

Iarmhéid idir ionduchtacht sceite agus ionduchtacht excitation: Bain úsáid as foirceannadh ceapaire nó foirceannadh deighilte chun an cóimheas ionduchtaithe sceitheadh a laghdú go dtí níos lú ná 5% chun fritháireamh pointe athshondais a sheachaint.

Roghnú croí-ábhar: Is fearr le ferrite nó nanocrystal le haghaidh feidhmeanna ard-minicíochta chun caillteanas sruth eddy a laghdú.

• MOSFET agus leas iomlán a bhaint tiománaithe

Roghnú gléas: Is fearr MOSFET le Qg íseal (muirear geata) agus Cos íseal (toilleas aschuir).

Dearadh ciorcad tiomána: Cuir múchadh voltais dhiúltach (-2V go -5V) leis chun cosc ​​a chur ar spreagadh bréagach de bharr éifeacht Miller.

3. Straitéisí praiticiúla chun IEA a chosc

(1) Príomhrialacha maidir le leagan amach PCB

Íoslaghdaigh an ciorcad athshondach: Cuir Lr, Cr, agus foirceannadh bunscoile an claochladáin i gceantair in aice láimhe chun an cosán srutha ard-minicíochta a ghiorrú.

Deighilt eitleán talún: Tá an talamh cumhachta (PGND) agus an talamh comhartha (AGND) ceangailte ag pointe amháin chun cúpláil torainn a sheachaint.

(2) Dearadh ciorcad scagaire

Céim ionchuir: Cuir scagaire de chineál π leis (ionduchtóir mód coitianta toilleora X) chun 100kHz-1MHz arna seoladh IEA a shochtadh.

Céim aschuir: Úsáid scagaire LC (L=1μH, C=100nF) chun torann lasctha iarmharach a scagadh.

(3) Sciath agus talamh

Ciseal sciath an claochladáin: Fillteann scragall copair an claochladán agus tá sé bunaithe chun radaíocht an réimse mhaighnéadaigh a laghdú.

Bunús doirteal teasa: Tá an doirteal teasa MOSFET ceangailte le PGND trí chosán íseal impedance chun éifeacht antenna a sheachaint.

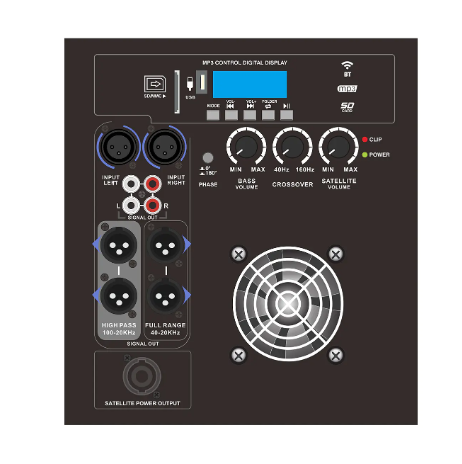

4. Gnéithe táirge aimplitheoir cumhachta Aicme D ard-iontaofachta athshondach LLC

• Éifeachtúlacht ultra-ard (>95%)

Teicneolaíocht lasctha bog: Baintear amach lascadh nialasach voltais (ZVS) agus athrú sruth nialasach (ZCS) trí athshondas LLC, rud a laghdaíonn go mór caillteanais aistrithe MOSFET agus is féidir leis an éifeachtacht iomlán 95% -98% a bhaint amach.

Caillteanas seolta íseal: Úsáid gléasanna MOSFET nó GaN íseal RDS(ar) chun titim sa voltas seolta a laghdú agus chun éifeachtúlacht fuinnimh a fheabhsú.

Ard-éifeachtúlacht faoi ualach éadrom: Tá an luaineacht éifeachtúlachta <5% sa raon ualach 20% -100%, atá níos fearr ná an t-aimplitheoir Aicme D aistrithe crua traidisiúnta.

• Feidhmíocht EMI den scoth

Sruth athshondach sinusoidal: Laghdaíonn tonnchruth nádúrtha sinusoidal topology LLC an armónaic ard-minicíochta, agus laghdaítear an IEA radaithe 10-15dB i gcomparáid leis an Aicme D aistrithe crua.

Leagan amach optamaithe PCB: Tá an lúb athshondach eochair deartha chun a bheith níos giorra, agus leis an gciseal sciath agus an ciorcad scagtha, is féidir leis an caighdeán CISPR 32/EN 55032 Aicme B a rith go héasca.

Aschur torainn íseal: THD N (torann saobhadh armónach iomlán) <0.05%, ag freastal ar riachtanais trealaimh fuaime agus leighis ard-dhílseachta.

• Iontaofacht dearadh

Meicníochtaí iomadúla cosanta:

Cosaint overcurrent (OCP): monatóireacht fíor-ama ar aschur reatha, am freagartha <1μs;

Cosaint overvoltage/undervoltage (OVP/UVP): raon leathan voltais ionchuir (amhail 12V-60V);

Cosaint róthéamh (OTP): feidhm laghdaithe ualaigh uathoibríoch braiteoir teochta.

Comhpháirteanna fadsaoil:

Cuirtear toilleoirí leictrealaíoch in ionad toilleoirí soladstaide (saolré > 100,000 uair);

Seachnaíonn croíleacáin ardteochta-resistant (os cionn 130 ° C) teip sáithiúcháin.

Frith-chreathadh agus frith-turraing: próiseas potaithe agus dearadh sliogán miotail, atá oiriúnach do thimpeallachtaí crua ar nós feithicleach agus tionsclaíoch.

• Dlúth agus dlús ardchumhachta

Teicneolaíocht comhtháthú maighnéadach: ionduchtóir athshondach (Lr) agus claochladán (Tx) a chomhtháthú i gcroí amháin, ag laghdú toirte 30%.

Dearadh ard-minicíochta: Is féidir leis an minicíocht lasctha 500kHz-1MHz (réiteach GaN) a bhaint amach, rud a fhágann gur féidir comhpháirteanna éighníomhacha níos lú a úsáid.

Pacáistiú modúlach: Modúil leathbhríce caighdeánacha/lánbhríce (amhail 48V/500W), ag tacú le plug-and-play.

• Rialú cliste agus digiteach

Modhnú minicíochta oiriúnaitheach: Coigeartaigh an minicíocht lasctha (fs) go huathoibríoch de réir athruithe ualaigh chun an staid athshondais is fearr a choinneáil.

Comhéadan digiteach: Tacaigh le cumarsáid I2C/PMBus, monatóireacht fíor-ama ar éifeachtúlacht, teocht, agus stádas locht.

• Inoiriúnaitheacht iarratais leathan

Fuaime ardleibhéil: aimplitheoir Hi-Fi, fuaim cairr (THD N <0.03%);

Soláthar cumhachta tionsclaíoch: tiomáint servo, trealamh léasair (éifeachtúlacht> 96%);

Trealamh leighis: gineadóir ultrasonaic, soláthar cumhachta MRI (torann íseal & iontaofacht ard);

Córas nua fuinnimh: inverter fótavoltach, charger carr (ionchur voltas leathan).

5. Réamhchúraimí chun aimplitheoirí cumhachta Aicme D ard-iontaofachta athshondach a úsáid

Cé go bhfuil feidhmíocht agus cobhsaíocht den scoth ag aimplitheoirí cumhachta Aicme D ard-iontaofachta athshondach LLC, ní mór na príomhcheisteanna seo a leanas a thabhairt faoi deara fós in iarratais iarbhír chun oibriú iontaofa fadtéarmach an chórais agus an fheidhmíocht is fearr a chinntiú:

Soláthar cumhachta agus meaitseáil paraiméadar leictreach

• Raon voltas ionchuir

Lean go docht an raon voltais ionchuir atá sonraithe sa tsonraíocht (amhail 24V-60V). Féadfaidh overvoltage a bheith ina chúis le briseadh MOSFET, agus féadfaidh undervoltage a bheith ina chúis le mínormáltacht athshondais.

Moltar dé-óid TVS nó ciorcad cosanta overvoltage a chur leis ag an deireadh ionchuir chun turraing borrtha a chosc.

• Meaitseáil cumhachta

Ní fhéadfaidh an chumhacht ualaigh a bheith níos mó ná 120% (buaic mheandarach) nó 100% (oibríocht leanúnach) de chumhacht rátáilte an amplifier, ar shlí eile féadfaidh sé cosaint overcurrent a spreagadh nó damáiste a dhéanamh don chéim aschuir.

I gcás ualaí ionduchtach (cosúil le mótair agus claochladáin), ní mór corrlach cumhachta 20% breise a chur in áirithe.

Bainistíocht diomailt teasa

• Suiteáil doirteal teasa

Suiteáil doirteal teasa le sonraíochtaí meaitseála (cosúil le friotaíocht teirmeach ≤ 0.5 ℃ / W), cinntigh go bhfuil an dromchla diomailt teasa i ndlúth-theagmháil leis an MOSFET/claochladán, agus cuir ramhar silicone seoltachta ard teirmeach i bhfeidhm.

Seachain an doirteal teasa a rith comhthreomhar le línte comhartha ard-minicíochta eile chun trasnaíocht leictreamaighnéadach a chosc.

• Teocht chomhthimpeallach

Is é an teocht chomhthimpeallach oibre a mholtar ná ≤40 ℃ (grád tionsclaíoch) nó ≤85 ℃ (grád míleata). Laghdóidh teocht ard go mór saol an toilleora leictrealaíoch.

Nuair a úsáidtear é i spás teoranta, tá gá le fuarú aeir éigean (luas na gaoithe ≥ 2m/s) nó fuarú leachtach.

Calabrú paraiméadar athshondais

• Fíorú minicíochta athshondais (fr).

Sula gcuirtear ar aghaidh é, ní mór taiscéalaí srutha ascalascóp a úsáid chun a fhíorú an bhfuil an mhinicíocht athshondach iarbhír comhsheasmhach leis an luach dearaidh (amhail 150kHz ±5%). Beidh diall iomarcach ina chúis le teip ZVS.

Má dhéantar an minicíocht a fhritháireamh, is féidir é a cheartú tríd an toilleoir athshondach (Cr) nó an inductor (Lr) a choigeartú.

• Cosaint ualach éadrom

Féadfaidh athshondas LLC an limistéar ZVS a fhágáil nuair a bhíonn an t-ualach <10%. Ní mór an modh pléasctha nó feidhm léim minicíochta a chumasú chun titim tobann ar éifeachtúlacht a sheachaint.

Leagan amach PCB agus sreangú

• Dearadh lúb eochair

Caithfidh an lúb athshondach (Lr-Cr-claochladán) a bheith gearr agus leathan, le fad molta <3cm chun tionchar an ionduchtais seadánacha a laghdú.

Úsáideann an talamh cumhachta (PGND) agus an talamh comhartha (AGND) talamh aon phointe réalta-chruthach chun torann preabadh talún a sheachaint.

• faoi chois EMI

Caithfidh na cáblaí ionchuir/aschuir a bheith feistithe le fáinní maighnéadacha agus úsáid a bhaint as péire casta nó cáblaí sciath.

Ba cheart línte comhartha íogair (cosúil le línte aiseolais) a choinneáil ar shiúl ó nóid lasctha ard-minicíochta (spásáil ≥5mm).

Tástáil feidhm cosanta

• Fíorú tairseach cosanta

Agus é á úsáid den chéad uair, is gá insamhladh agus tástáil a dhéanamh an bhfuil na cosaintí forshrutha (OCP), overvoltage (OVP), agus overtemperature (OTP) spreagtha de ghnáth (amhail an voltas a mhéadú de réir a chéile le ualach / soláthar cumhachta inchoigeartaithe).

Ba cheart go mbeadh an t-am freagartha cosanta <10μs (overcurrent) agus <1ms (róthéamh).

• Aisghabháil lochtanna

Tar éis an locht a ghlanadh, moltar moill a chur ar 1-2 soicind roimh ath-chumhacht a dhéanamh chun turraingí arís agus arís eile a d'fhéadfadh damáiste a dhéanamh don fheiste a sheachaint.

Cothabháil agus bainistíocht saoil

• Cigireacht rialta

Gach 6 mhí, seiceáil an bhfuil an toilleoir leictrealaíoch bulging agus an bhfuil an comhpháirt maighnéadach dídhaite (comhartha d'aosú ardteochta).

Úsáid íomháóir teirmeach chun eochair-chomhpháirteanna (amhail MOSFET, claochladán) a scanadh le haghaidh ardú teochta neamhghnácha.

• Tuar saoil

Taifead an t-am oibriúcháin agus sonraí teochta. Nuair a mhéadaíonn friotaíocht sraithe coibhéiseach an toilleora (ESR) ≥50%, ní mór é a athsholáthar.

Taboos feidhmchlár

Tá cosc ar oibriú gan ualach: d'fhéadfadh sé go n-imeoidh an voltas athshondach as smacht agus go ndéanfaidh sé damáiste don MOSFET.

Gan aon chiorcad gearr aschuir: fiú le cosaint OCP, laghdóidh ciorcaid ghearr go minic saol an fheiste.

Seachain timpeallachtaí tais/deannach: d'fhéadfadh sé a bheith ina chúis le teip scaoilte nó inslithe (tá cosaint IP65 nó níos airde ag teastáil).

6. LLC athshondach ard iontaofachta rang amplifier cumhachta Ceisteanna Coitianta

Bunphrionsabail

C1: Cad é an difríocht riachtanach idir aimplitheoir cumhachta rang D athshondach LLC agus aimplitheoir cumhachta aicme D traidisiúnta?

A1: Úsáideann aicme traidisiúnta D lascadh crua, a bhfuil caillteanas suntasach aistrithe agus fadhbanna EMI aige; Baineann athshondas LLC amach ardéifeachtúlacht (> 95%) agus íseal EMI trí theicneolaíocht lasctha bog (ZVS/ZCS), agus úsáid á baint as sruth athshondach sinusóideach chun torann a laghdú.

C2: Cén fáth ar féidir le hathshondas LLC iontaofacht a fheabhsú?

A2:

Laghdaíonn lascadh bog strus MOSFET agus leathnaíonn sé saol an fheiste;

Déanann topology athshondach spící voltais/srutha a shochtadh go nádúrtha;

Baineann ciorcaid chosanta iolracha (OCP/OVP/OTP) amach aonrú tapa lochtanna.

Feidhmchlár deartha

C3: Conas paraiméadair athshondach a roghnú (Lr, Cr, Lm)?

A3:

De ghnáth socraítear an mhinicíocht athshondach fr=1/(2π√(LrCr)) go 0.7-0.9 uair an mhinicíocht lasctha fs;

Moltar an ionduchtacht excitation Lm a bheith 3-5 huaire Lr (chun a chinntiú go gclúdaíonn an raon ZVS athruithe ualaigh);

Cuidíonn uirlisí dearaidh tagartha (cosúil le Áireamhán LLC TI) leis an ríomh.

C4: Cad iad na taboos i leagan amach PCB?

A4:

Seachain ródú lúb athshondach ró-fhada (>3cm);

Ná measc talamh cumhachta agus talamh comhartha;

Coinnigh nóid lasctha ardmhinicíochta ar shiúl ó línte aiseolais.

Optimization feidhmíochta

C5: Cad ba cheart dom a dhéanamh má thiteann an éifeachtacht ag ualach éadrom?

A5:

Cumasaigh Mód Pléasctha nó modhnú minicíochta;

Optamaigh am marbh (de ghnáth 50-100ns);

Roghnaigh feistí Qg GaN íseal chun caillteanais tiomána a laghdú.

C6: Conas EMI a laghdú tuilleadh?

A6:

Cuir choke mód coiteann agus toilleoirí X/Y leis;

Úsáid claochladán sciath agus cásáil miotail;

Seachain bannaí minicíochta íogair (cosúil le banna craolta AM) chun minicíocht a athrú.

Fabhtcheartú

C7: Gan aschur tar éis cumhacht-ar, cad é an chúis is féidir?

A7:

Seiceáil an bhfuil an voltas ionchuir laistigh den raon incheadaithe;

Deimhnigh an bhfuil an comhartha cumasaithe (EN) gníomhachtaithe;

Braith an bhfuil an ciorcad cosanta spreagtha go bréagach (cosúil le latch overvoltage).

C8: Conas MOSFET a chosc ó róthéamh agus dó?

A8:

Cinntigh teagmháil mhaith leis an doirteal teasa (tiús ramhar teirmeach <0.1mm);

Fíoraigh an bhfuil ZVS bainte amach (breathnaigh tonnchruth VDS le hoscillascóp);

Seiceáil an bhfuil an voltas tiomána geata leordhóthanach (10-12V de ghnáth).

Cásanna iarratais

C9: An féidir é a úsáid le haghaidh feistí faoi thiomáint ceallraí?

A9: Sea, ach tabhair faoi deara le do thoil:

Roghnaigh múnla voltas ionchuir leathan (cosúil le 8-40V);

Cumasaigh mód coigilte fuinnimh nuair a bhíonn ualach éadrom;

B’fhearr le húsáid IC rialaithe srutha quiescent íseal (amhail <1mA).

C10: Conas sábháilteacht a chinntiú i dtrealamh leighis?

A10:

Trí chlaochladáin aonrú de ghrád leighis (cosúil le 5kV sheasamh voltas);

Dearadh iomarcach ciorcaid chosanta eochair;

Cloí le caighdeáin sábháilteachta IEC 60601-1.

Cothabháil agus saol

C11: Cé chomh minic is gá toilleoirí leictrealaíoch a athsholáthar?

A11:

Timpeall 5-8 bliana faoi ghnáthchoinníollacha (40 ° C);

Tá gá le hathsholáthar gach 2-3 bliana faoi choinníollacha teocht ard (>85 ° C);

Monatóireacht a dhéanamh ar an luach ESR agus é a athsholáthar láithreach má mhéadaíonn sé 50%.

C12: Conas a chinneadh an dul in aois na gcomhpháirteanna maighnéadacha?

A12:

Breathnaigh an bhfuil an croí scáinte nó mídhaite;

Déan tástáil an bhfuil laghdú níos mó ná 10% ar an ionduchtacht;

Úsáid íomháóir teirmeach chun róthéamh áitiúil a bhrath (tá gá le hathsholáthar>120°C).
